重型錘式破碎機結構圖

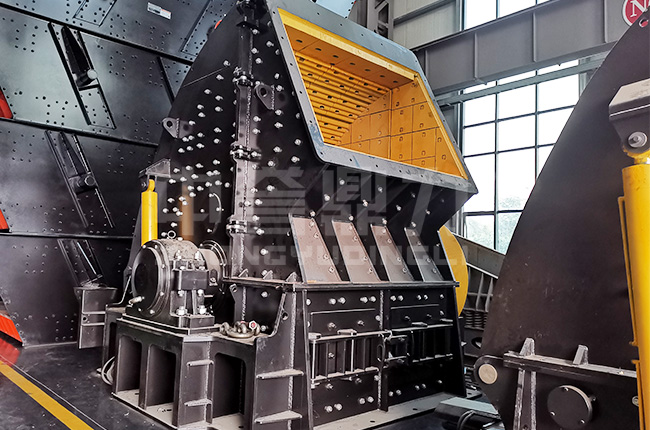

重型錘式破碎機廣泛應用于礦山砂石骨料行業，具有生產能力高、產品粒度均勻、運行平穩等特點。具備一破成型，整體結構簡單，適用于破碎抗壓強度小于200MPa、含水低于15%的物料，前期投資低且方便維護。

重型錘式破碎機的結構簡單，主要由機架、轉動裝置、錘頭、轉子、反擊襯板、篩板等部件組成。機架分為上機體、下機體、兩側的側壁組成；傳動裝置由電動機、彈性連軸構成；轉子通過主軸、錘盤、銷軸、構成。

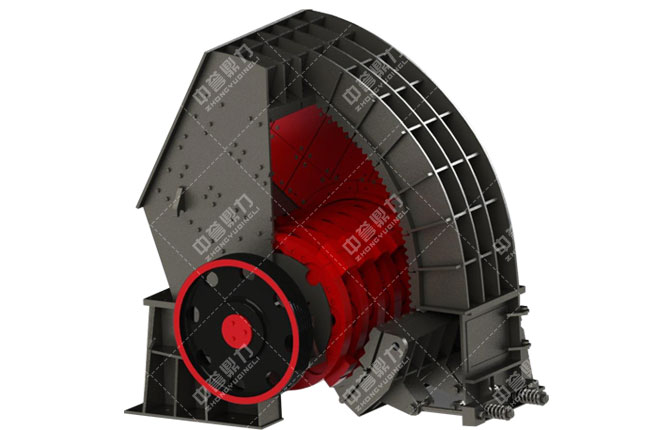

重型錘式破碎機結構圖詳解

1、機架：整體機架通過螺栓將上下機體、左右側壁連成一體，由鋼板焊接成為箱體結構；也可以沿著轉子的位置分上、下機架，用螺栓鏈接。上機架有進料口，內部裝有襯板可保護機體；下機架有出料口，用地腳螺栓進行固定，整體機架密封防止漏灰，側壁留有觀測門，可供安裝、檢修使用。

2、傳動裝置：轉動裝置是電動機通過彈性連軸再帶動主軸旋轉，主軸通過調心滾珠軸承安裝在機架兩邊的軸承座中，且用干油對軸承進行定期潤滑，保障了設備在使用過程中的正常使用。

3、錘頭：錘頭屬于設備的易損件，是打擊、撞擊砂石料的工作部件，使用用容易磨損，所以需要采用高強度的材料定制，一般使用高錳鋼鍛造。

4、轉子：轉子由主軸、錘盤、銷軸構成。主軸是支撐轉子的重要部件，錘頭重量及沖擊力都是由主軸來承受，主軸材質要采用高質量的合金鋼來提高其韌性與強度。錘頭懸掛在錘盤上的銷孔中進行固定，防止錘盤與錘頭的亂竄。

5、反擊襯板：反擊襯板安裝在重型錘式破碎機的破碎腔中來抵御物料的沖擊和研磨，采用了高錳鋼淬火鑄造進行強化打造，了反擊襯板的性及沖擊性。反擊襯板與錘頭同樣屬于易損件，需注意進行維護保養與及時更換。

6、篩板：篩板由弧形篩架與篩板構成，安裝在轉子下方，由許多塊拼湊而成，通過自重和相互擠壓固定在篩架上，當錘頭磨損后調節螺栓位置可改變錘頭端部和篩板表面間隙，保障間隙在范圍內，了產品粒度范圍。
